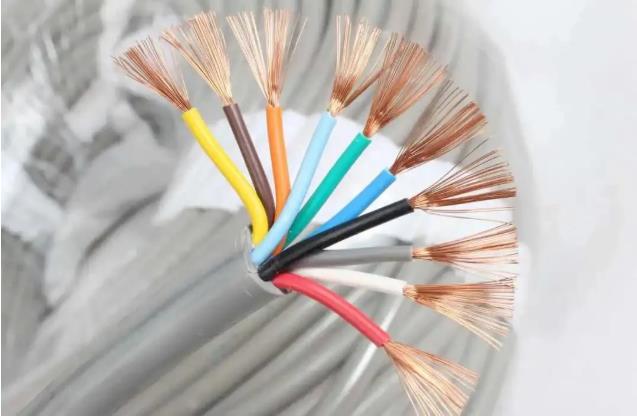

　　大家都知道電纜里面的幾根線上都有不同的顏色，這些顏色是干什么用的呢？下面編者給大家整理的，電纜上面的顏色是代表什么意思。

　　電纜表皮顏色的規定

　　國標：黃、綠、紅．藍分別代表A．B．C．N

　　依導線顏色標志電路時

　　1、黑色：裝置和設備的內部布線。

　　2、棕色：直流電路的正極。

　　3、紅色：三相電路和C相；

　　半導體三極管的集電極；

　　半導體二極管、整流二極管或可控硅管的陰極。

　　4、黃色：三相電路的A相；

　　半導體三極管的基極；

　　可控硅管和雙向可控硅管的控制極。

　　5、綠色：三相電路的B相。

　　6、藍色：直流電路的負極；

　　半導體三極管的發射極；

　　半導體二極管、整流二極管或可控硅管的陽極。

　　7 、淡藍色：三相電路的零線或中性線；

　　直流電路的接地中線。

　　8 、白色：雙向可控硅管的主電極；

　　無指定用色的半導體電路。

　　9、黃和綠雙色（每種色寬約15~100毫米交替貼接）；安全用的接地線。

　　10、紅、黑色并行：用雙芯導線或雙根絞線連接的交流電路。

　　依電路選擇導線顏色時

　　1、交流三相電路的

　　A相：黃色；

　　B相：綠色；

　　C相：紅色；

　　零線或中性線，淡藍色；

　　安全用的接地線：黃和綠雙色。

　　2、用雙芯導線或雙根絞線連接的交流電路：紅黑色并行。

　　3、直流電路的

　　正極：棕色；

　　負極：藍色；

　　接地中線：淡藍色。

　　4、半導體電路的半導體三極管的

　　集電極：紅色；

　　基極：黃色；

　　發射極：藍色。

　　半導體二極管和整流二極管的

　　陽極：藍色；

　　陰極：紅色。

　　可控硅管的

　　陽極：藍色；

　　控制極：黃色；

　　陰極：紅色。

　　雙向可控硅管的

　　控制極：黃色；

　　主電極：白色。

　　5、整個裝置及設備的內部布線一般推薦：黑色；

　　半導體電路：白色；

　　有混淆時：容許選指定用色外的其它顏色（如：橙、紫、灰、綠藍、玫瑰紅等）。（PS：你想學習更多線纜技術嗎？請點這里，海量線纜技術干貨等著你，讓我們一起進步）

　　6、具體標色時，在一根導線上，如遇有兩種或兩種以上的可標色，視該電路的特定情況，依電路中需要表示的某種含義進行定色。
